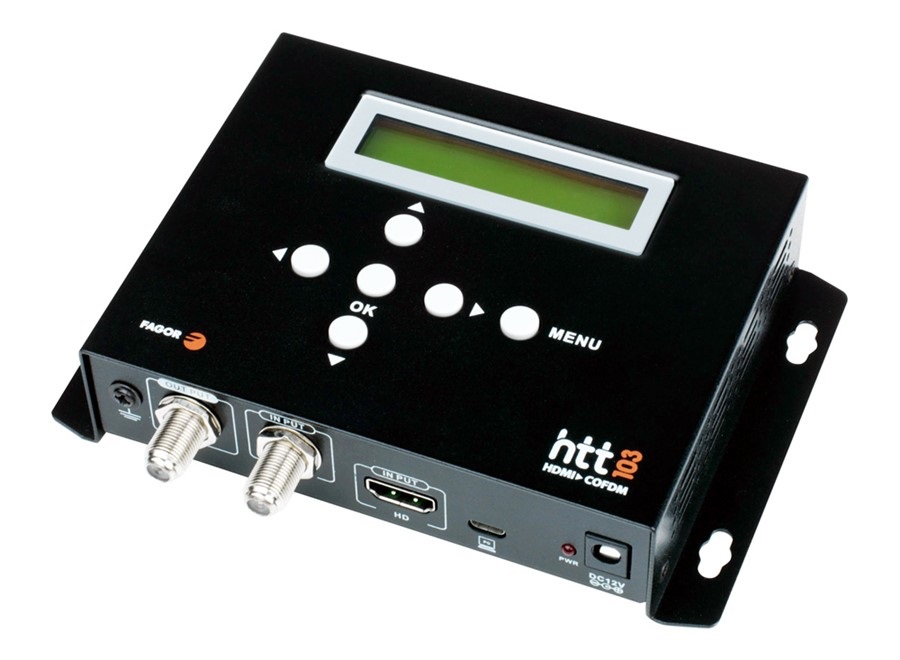

Modulátor HTT 103 od výrobce Fagor je zařízení sloužící k modulaci HDMI signálu do jednoho výstupního DVB-T kanálu v TV pásmu 142,5 až 858 MHz. Zařízení provádí v reálném čase komprimaci dle standardu MPEG4 a modulaci COFDM. Modulátor vyniká dobrou kvalitou modulace MER která je větší než 32 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Modulátor se nastavuje přímo na čelním panelu. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744).
Vlastnosti:
- Konfigurovatelný datový tok
- Edice LCN (Logic Chanel Number)
- Vysoce kvalitní modulace MER ≥ 34 dB
- Lokální programování pomocí klávesnice a alfanumerického LCD
- Kovové tělo se štěrbinami pro snadné větrání zařízení
- Digitální modulátor pro distribuci signálu HDMI modulovaného v COFDM, DVB-T
Specifikace:
- Kódování videa
- Inicializace relace HDMI x 1 + RF
- Rozlišení 1920 * 1080_60p; 1920 x 1080_50p; 1920 x 1080_60i; 1920 x 1080_50i; 1280 * 720_60p, 1280 * 720_50p
- Komprese zvuku MPEG1 Layer II
- Modulační norma EN 300744
- Režimy (velikost FFT) 2k, 8k
- Kanálové pásmo 6, 7, 8 MHz
- 64 QAM modulační formát
- Rozsah ochrany (GI) 1/32 FEC 7/8
- Chyba modulace (MER) = 34 dB
- Výstupní kmitočtový rozsah 50-860 MHz
- Výstupní úroveň 70-100, krok 1 dBµV Lokální rozhraní
- LCD displej + tlačítka na předním panelu
- Napájení: 100 ... 240 V / 50 Hz nebo 12 / 1,5 A
- Rozměry 125 x 100 x 28 mm Hmotnost ~ 0,3 kg
Součástí balení je zdrojový adaptér a HDMI kabel.
dB - Decibel
Logaritmická jednotka používaná v audio-video technice ,nejčastěji pro porovnání dvou signálových napětí. Takže například každých 6 dB znamená dvojnásobnou hodnotu, 20 dB desetinásobnou hodnotu, každých -6 dB znamená poloviční hodnotu a -20 dB desetinovou hodnotu referenční velikosti.
LCD - Technologie zobrazení
Displej pracující na principu tekutých krystalů. Prvotní LCD fungovaly tak, že segmenty displeje, které jsou pod napětím zčernají, ostatní část displeje jsou průhledné k základní odrazové ploše - zpravidla žlutozelené metalické barvy, která jue zpravidla podsvětlena LED diodami. V současné době se LCD displeje vyrábějí v nepřeberné škále provedení, ale nejčastější provedení malých displejů jsou řádkové textové displeje nebo maticové grafické displeje. V současné době jsou velice módní modré LCD displeje s bílým podsvětlením. V televizní a počítačové technice se barevné maticové LCD displeje používají jako zobrazovače monitorů a televizí a nahradily CRT technologii zobrazení.Souběžná nová technologie zobrazení je LED Display
HDMI - High Definition Multimedia Interface
HDMI - standard pro připojení audi-vizuální techniky
Pojem HDMI (High Definition Multimedia Interface) , je standard pro připojení HD příslušenství , který přenáší
