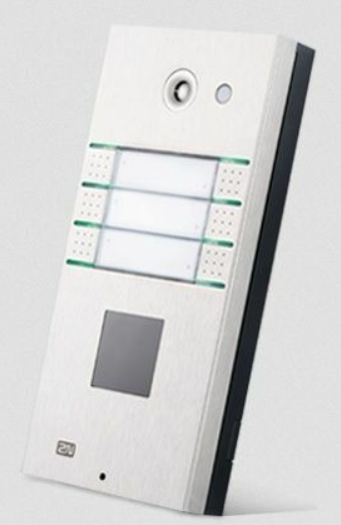

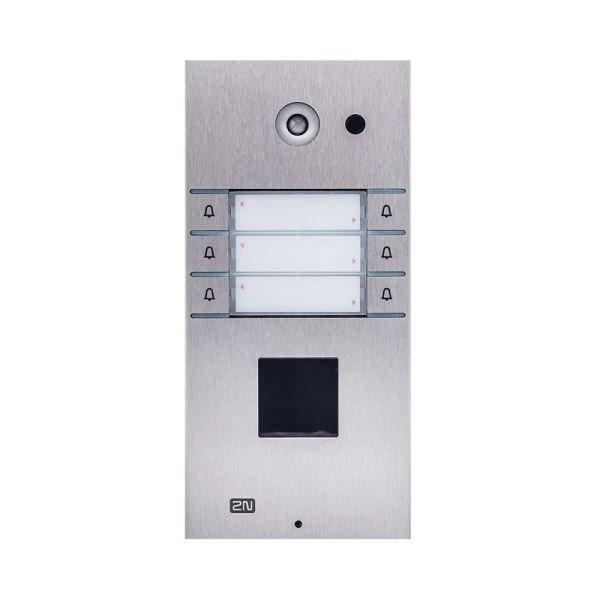

2N 9135160 Vario analog 3x2 tlačítka

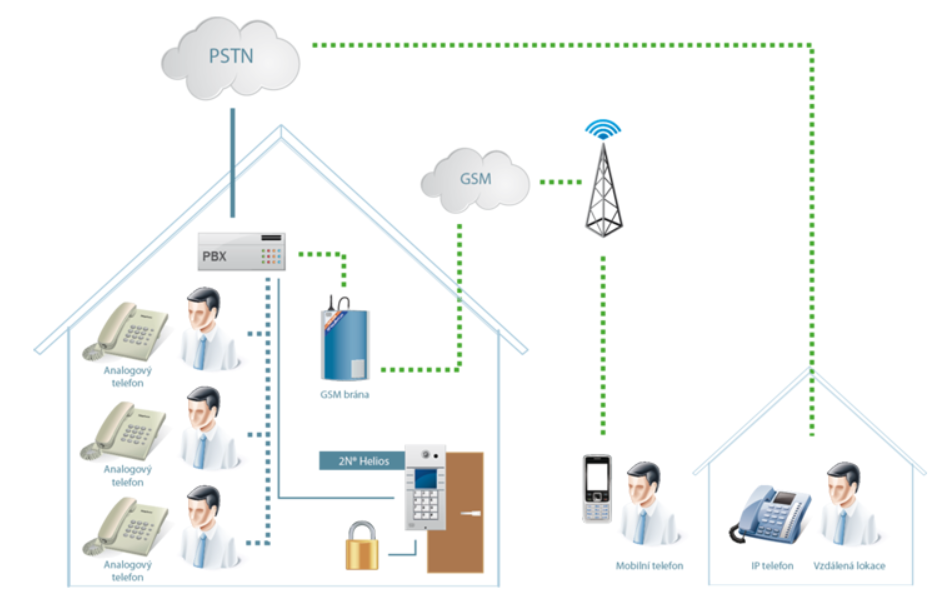

9135160 Analogový PSTN komunikátor 2N Helios Vario 3x2 tlačítka 9135160E. Připojuje se k pobočkové telefonní ústředně z které je i napájen.

Parametry

Údaje v závorce vystihují podmínky při kterých je hodnot dosaženo

Minimální napětí linky: 20V (zavěšený stav)

Minimální proud linky: 15 mA (vyvěšený stav)

Šířka pásma: 300 až 3500 Hz (20 až 60 mA)

Spínač - max. napětí: 48 V AC, DC

Spínač - min. napětí: 9 V AC, DC

Spínač - max. proud: 2 A AC, DC

Prosvětlení - jmen. napětí: 12 V

Prosvětlení - max. napětí: 24 V

Prosvětlení - odběr: max. 1 A

Rozsah provozních teplot: -20 až + 60 ºC

Stupeň krytí: IP 53

Rozměry (1 modul): 210x100x29 mm (v x š x h)

Hmotnost: max. 500 g

Doba reakce na vyzvánění: nastavitelná

Pulsní volba: 40 / 60 ms (20 až 60 mA)

Úroveň tónové volby: -6 a -8 dB ± 2 dB (20 až 60 mA)

Rychlost detekce obsazovacího tónu: nastavitelná (350 - 500 Hz)

Rychlost detekce trvalého tónu: nastavitelná (350 - 500 Hz)

Rychlost detekce vyzváněcího tónu: nastavitelná (350 - 500 Hz)

Odolnost proti přepětí - souhlasné: 1000 V (8 / 20 μs)

Odolnost proti přepětí - mezi vodiči A, B: 1000 V (8 / 20 μs)
