LIF601-1

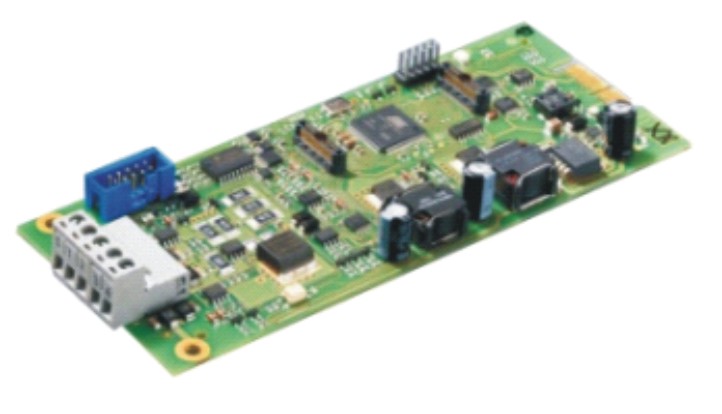

LIF601-1 - Modul pro připojení analogové kruhové linky.

Smyčkové rozhraní LIF601-1 podporuje jednu smyčku s obousměrnou komunikací v ústřednách požární signalizace řady BC600. Protokol pro komunikaci ve smyčce se nastavuje prostřednictvím nastavení parametrů ústředny a určuje maximální počet hlásičů a modulů, které lze ke smyčce připojit:

- 240 fyzických adresních bodů (hlásičů nebo modulů) s protokolem Labor Strauss

- 318 fyzických adresních bodů (159 hlásičů a 159 modulů) s protokolem System Sensor.

- 126 fyzických adresních bodů (hlásičů nebo modulů) s protokolem Apollo

Smyčka umožňuje připojení ručních hlásičů, automatických detektorů, vstupních a výstupních modulů, RF bran a signalizačních zařízení ve smyčkové technologii. Smyčka se obvykle zapojuje jako kruh s nestíněnými dvouvodičovými kabely; v případě potřeby lze ke kruhu připojit i odbočky bez dalších zařízení. Každou smyčku lze rozdělit na maximálně 200 hlásičových zón. Díky vysokému maximálnímu výstupnímu proudu 500 mA lze na smyčce použít větší počet prvků smyčky s vyššími proudovými nároky - například sirény. Kromě toho je smyčkové rozhraní LIF601-1 vybaveno 8 volně nastavitelnými výstupy s otevřeným kolektorem pro obecné řídicí úlohy.

Do rozhraní smyčky jsou integrovány rozsáhlé měřicí funkce pro získání elektrických charakteristik a také funkce analýzy. Na LC displeji ústředny požární signalizace řady BC600 lze zobrazit odpory kladného a záporného vedení smyčky, aktuální proud smyčky, napětí smyčky na všech svorkách a relativní četnost chybných dotazů na smyčce. Díky tomu lze při uvádění do provozu nebo údržbě vyhodnocovat kvalitu kabeláže smyčky a přenosu dat. Tímto způsobem lze například snadno odhalit příliš dlouhá vedení nebo špatné zapojení.

Vlastnosti:

- Nezávislý mikroprocesor, který zajišťuje schopnost poplachu každého detektoru i při výpadku systému ústředny.

- Plná funkce všech prvků v případě přerušení jediného vodiče na kruhovém vedení smyčky.

- Na prvku jsou začátek a konec smyčky vybaveny modulem izolátoru

- V případě zkratu na smyčkovém vedení jsou ve své funkci ovlivněny pouze prvky smyčky v poškozeném úseku vedení, který je od smyčky odpojen pomocí oddělovacích modulů.

- Sledování poplachového prahu pro každý jednotlivý hlásič kouře ve smyčce podle jeho individuálního znečištění. Citlivost každého hlásiče kouře se tak udržuje konstantní po velmi dlouhou dobu a zabraňuje se falešným poplachům.

- Prognóza údržby pomocí procesorem podporované interpolace údajů o vývoji znečištění pro každý jednotlivý detektor kouře ve smyčce. Tímto způsobem je možné s vysokou mírou pravděpodobnosti předpovědět termín příští údržby, což následně vede k významným úsporám nákladů na údržbu během životnosti systému detekce požáru.

- Z ústředny požární detekce lze zkontrolovat poplachové schopnosti každého hlásiče.

- Kontakty smyčky jsou přístupné prostřednictvím zásuvných šroubových svorek, výstupy jsou přístupné prostřednictvím konektorů plochého kabelu

Parametry:

Spotřeba proudu typ. 27 mA (bez detektorů, modulů)

Výstupní proud max. 500 mA

Okolní teplota od -20 °C do 60 °C

Rozměry D × Š × V 160 × 65 × 20 mm

Hmotnost 80 g
