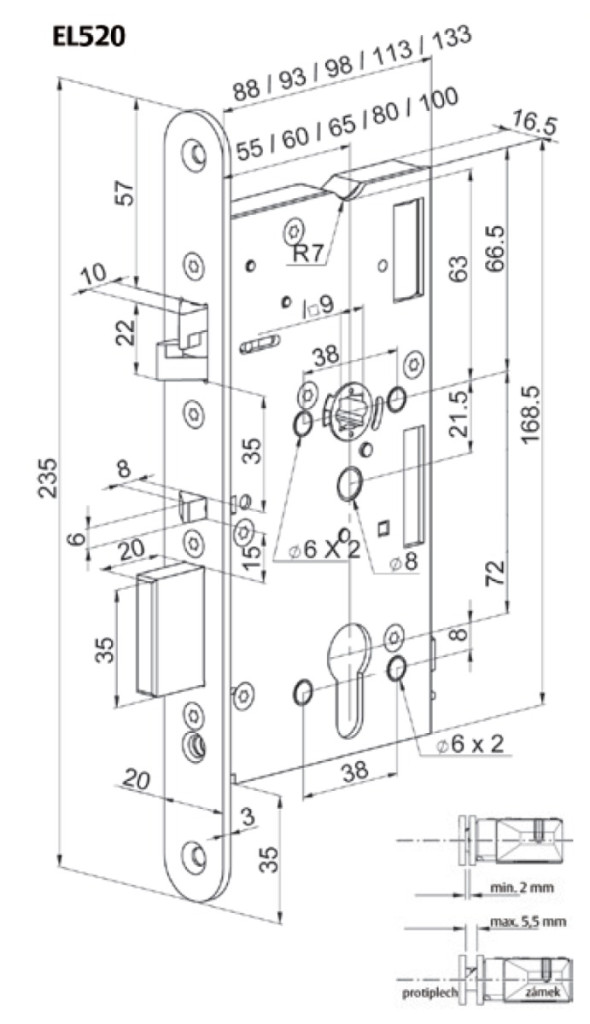

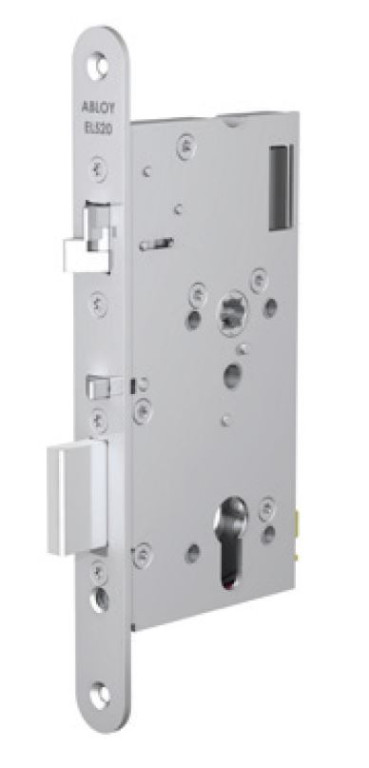

Elektromotorický samozamykaci zámek s backsetem 65mm (hloubka 98mm) a externí ústřednou AE420 (součástí dodávky). Rozteč klika vložka 72mm. Napájení 12-24VDC. Odběr 80mA/12VDC (max 1300mA), 40mA/24VDC (max 600mA). Výstupy monitorování stavu zámku (Dveře-otevřeny/zavřeny, Klika-stisknuta/volná, Klíč-odemyká,volný, Závora-zatažena/vysunuta).
Použití
- Pro vnitřní i venkovní plné dveře.
- Vhodný pro dveře s velkým počtem průchodů 200 a více za den.
- Zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
- Zámek ABLOY EL520 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
- Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
- Lze použít do požárně odolných dveří.
Výhody
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
- Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
- Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
- Rychlé odemčení zámku 0,7s.
- Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace
Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
ČSN EN 1627 - Odolnost proti násilnému vniknutí
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře
STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu
Funkce zámku
Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.
Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
V případě výpadku napájení zůstává zámek v uzamčeném stavu.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Poznámka:
Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
