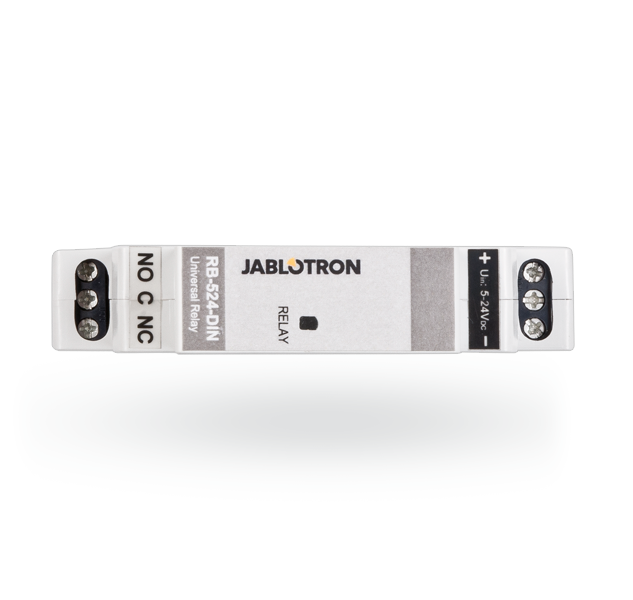

RB-524-DIN

Univerzální silové relé JAblotron RB-524 na DIN lištu. Má galvanicky oddělený přepínací kontakt pro spínání silové zátěže 230 VAC/16 A, ovládací napětí cívky může být v rozsahu 5-24VDC. Rozměry: 18 x 90 x 65 mm, 1 DIN modul

Technická specifikace

Rozsah ovládacího napětí: 5 až 24 V DC

Proudová spotřeba: 5V-80 mA, 12V-40 mA, 24V-25 mA

Zatížitelnost kontaktů silového relé:

(galvanicky odděleny od ovládacích svorek) třída ochrany II:

Maximální spínané napětí: 250 V AC / 24 V DC

Odporová zátěž (cosφ=1): max.16 A

Indukční, kapacitní zátěž (cosφ=0,4): max. 8 A

Halogenové osvětlení: max. 1000 W

Stejnosměrný DC: 384 W

Minimální DC spínaný výkon:0.5 W

Průřez připojovaných vodičů: max. 2x 1,5 mm2 nebo 1x 2,5 mm2

Rozměry, váha: 18 x 90 x 65 mm, 50 g

Prostředí: vnitřní všeobecné

Rozsah pracovních teplot: -10 až + 40 °C

Krytí: IP-20

Dále splňuje: ČSN EN 50130-4, ČSN EN 55022, ČSN EN 60950-1, DIN lišta EN60715
